Reformateo de Pantallas Telnet en terminales Android

El reformateo de pantallas telnet es una técnica de aprovechamiento de la superficie de pantalla de las terminales RF en Centros de Distribución.

Si la aplicación del CeDis está diseñada para presentar la información en una superficie de pantalla diferente a la disponible en la terminal RF, el telnet StayLinked permite re-acomodar la información de acuerdo a la superficie disponible en la terminal RF. De esta manera, todos los espacios ociosos de la pantalla original se aprovechan, sin necesidad de modificar el código de la aplicación.

Los escenarios de uso son 2, principalmente:

  1. Reacomodo de pantallas verticales (de terminales tipo pistola) en pantallas horizontales (de terminales de brazo).
  2. Reducción de 80 columnas a pantallas angostas (cualquier terminal RF).

A continuación ilustramos cada caso.

Reacomodo de pantallas verticales en horizontales

Terminal de brazo Windows CE/M Pantalla original VERTICAL
rs507-wt4090-print-300dpi

La terminal Windows CE/Mobile ofrece una superficie de pantalla muy limitada.

El accionar de las teclas de función es torpe, porque requiere oprimir la combinación de varias teclas diminutas.

horizontal_layout_app

La información relevante no cabe en la pantalla horizontal, e.g., el campo QTY con valor 6, y las instrucciones de comando F3 a F8.

Aunque la pantalla sea táctil, los comandos sólo se accionan por teclado.

Terminal de brazo ANDROID Pantalla reformateada HORIZONTAL
2018-03-26 (1)La pantalla táctil abarca toda la superficie de la terminal.

No hay teclado físico.

horizontal_layout_app_reformatted

El espacio ocioso se recupera con información útil.

El texto de las funciones de comando se convierte en botones accionables.

La información relevante se resalta en colores brillantes.

Reducción de 80 columnas para Terminales RF

En la pantalla original, todas las instrucciones de comandos quedan fuera de la ventana de visión. Hay mucho espacio desperdiciado en la ventana de la RF.



wms_80column_redframe
Pantalla original a 80 columnas

En la pantalla reformateada, todo el espacio ocioso es aprovechado para hacer visible las instrucciones de comando.

wms_80column_reformateada
Pantalla reducida para RF

Curso técnico de optimización telnet WMS

Si sus terminales de Centros de Distribución utilizan únicamente el software de comunicación telnet para acceder a la aplicación WMS, usted no debe desperdiciar ni un sólo centavo más, ni un minuto más, en tecnología obsoleta basada en Windows Mobile/CE. Utilice desde ahora el smartTE de StayLinked para terminales Android.

Telnet continúa siendo el protocolo de comunicación favorito de muchas aplicaciones líderes en la cadena de suministro, como Oracle, Manhattan Associates, JDA, High Jump, Accellos, Infor, Adaia, y Sislog, entre muchos otros. La razón es sencilla: los protocolos VT100, IBM, ó SSH son de fácil implementación, transmiten de manera casi instantánea las lecturas y consultas basadas en códigos de barras, y son confiables cuando se implementan con persistencia de sesiones. Sin embargo, la interfase de usuario característica de telnet basada en texto plano desanima a los usuarios a migrar el hardware a la nueva plataforma Android.

La solución consiste en utilizar software telnet con capacidad de modernizar fácilmente la interfase de usuario. De esta forma, una pantalla negra con texto verde se transforma en un ambiente gráfico, lleno de colores con significado para el usuario, botones accionables para navegar rápidamente los flujos de trabajo, y menos errores.



telnet_text_modern
Figura 1 – Izquierda: pantalla de un WMS conectado con telnet de wavelink/ivanti . Derecha: mismo WMS con smartTE de StayLinked.



No tiene sentido adoptar una terminal Android para aplicaciones WMS si el telnet no te permite modernizar la interfase.

Regístrate a nuestro curso para terminales Android. Comprueba qué sencillo es modernizar un WMS con StayLinked.

Instalación de Software StayLinked

Arquitectura

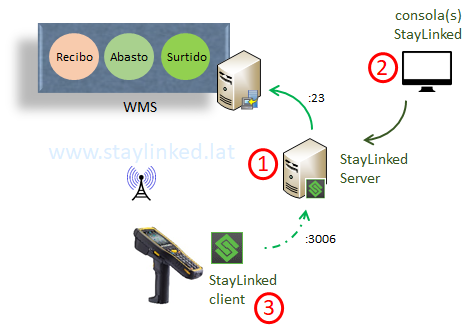

La arquitectura de StayLinked contiene 3 elementos de software. La figura 1 ilustra los 3 elementos.

  1. Servidor StayLinked
  2. Consola de administrador
  3. cliente móvil

stayLinked_arquitectura_numerada
Figura 1 – Arquitectura StayLinked

Este artículo describe la instalación en un servidor Windows y un cliente móvil Android. Escríbenos para resolver dudas sobre la instalación de la solución StayLinked en plataformas diferentes.

Instrucciones

Los pasos que describiremos en este artículo son los siguientes:

  • Obtener credenciales de acceso al portal de descarga de software StayLinked
  • Descargar archivos de instalación
  • Ejecutar los archivos de instalación

Hay un paso adicional, la configuración del software, en el que es deseable que recibas asistencia de un integrador certificado, sobre todo si deseas acortar el tiempo de configuración de las funciones más avanzadas. Si prefieres continuar por tu cuenta, descarga el documento “Installation and Configuration Checklist” del portal StayLinked.

Credenciales del Portal StayLinked

Por favor completa el formulario de solicitud de software de evaluación en esta página:

https://info.staylinked.com/evaluation

El formulario reúne, además de tus datos de contacto, información importante para nosotros, como el tipo de dispositivos que usarás, ó si eres usuario final ó socio integrador. En el campo para describir tu proyecto, por favor danos visibilidad a los tiempos y dimensiones de tu proyecto.

  • ¿Cuántos dispositivos necesitarían software en un inicio?
  • ¿En qué fecha meta deberían estar los dispositivos en operación?
  • ¿Qué WMS utilizas?

Cualquier dato que puedas compartir será ampliamente agradecido. En menos de dos horas deberías recibir en tu buzón de correo-e dos mensajes de parte del Corporativo StayLinked. Un mensaje de bienvenida, y otro mensaje con tu usuario y contraseña temporal.

Descargar Archivos de Instalación

Entra al portal StayLinked desde el vínculo incluido en el segundo mensaje de correo-e, o desde la página principal de www.staylinked.com, menú Login. Cambia tu contraseña.

La figura 2 señala la ubicación de los archivos de descarga en el menú del portal.

descargas_portal
Figura 2 – Ubicación de los archivos de descarga
  1. Haz clic en cada uno de los 3 archivos señalados para iniciar la descarga a tu computadora.
  2. Si vas a instalar la Consola en la misma máquina Windows donde instalarás el Servidor, por favor guarda los archivos 1 y 2 en carpetas diferentes.
  3. Descomprime los archivos 1 y 2 desde sus respectivas carpetas.

Instalación de Archivos

  1. Ejecuta el archivo setup.exe de las carpetas de archivos 1 y 2. No importa en qué orden.
  2. Si instalaste el Servidor (archivo 1) en un sistema operativo Windows en español necesitas un archivo adicional. Por favor escríbenos indicando si el Servidor está en una red inalámbrica (sólo aceptable mientras estás evaluando el producto) ó en una red Ethernet (necesario para producción).
  3. Conecta tu dispositivo Android a tu computadora, y transfiere el *.apk (archivo 3) a cualquier carpeta temporal del dispositivo.
  4. Ejecuta el *.apk directamente sobre el dispositivo.
  5. Opcionalmente, instala algún programa de control remoto. Resultará muy útil para crear el Manual de Usuario para los trabajadores. Si usas terminales Zebra te sugerimos el PocketController de Soti. Para cualquier otro fabricante, te recomendamos TeamViewer.

A continuación, procede a conectar tu consola de Administrador con el Servidor.

Windows CE ha muerto

Si eres el responsable de las terminales RF en los Centros de Distribución de tu empresa debes saber que desde Julio 2017 ya no es posible comunicar tus terminales Windows Mobile/CE por el puerto USB de tu computadora Windows 10.

El software de Microsoft que permitía la comunicación de una PC con las terminales RF se llamaba Windows Mobile Device Center (WMDC). El soporte a WMDC terminó desde Julio de 2012. En cumplimiento a su política de ciclo de vida de productos, Microsoft extendió 5 años más el soporte. Ese plazo se ha vencido también. A partir de ahora, si necesitas instalar algún programa en terminales Windows CE, configurar programas pre-instalados, o en general transferir por cable cualquier tipo de archivo hacia la terminal, deberás tener a la mano una computadora Windows 7 ó XP para poder continuar usando el WMDC. El soporte para las computadoras Windows 7 ha sido extendido a Enero 2020. Para XP expiró en 2014.

Para un Centro de Distribución que utiliza software telnet para acceder a sus aplicaciones, es injustificable continuar adquiriendo terminales Windows CE.

Las terminales Windows CE tienen 2 desventajas graves en comparación con sus contrapartes más modernas Android:

  1. son un riesgo de vulnerabilidad porque crearán agujeros de seguridad imposibles de cerrar, por ejemplo, el uso obligatorio de PCs con sistemas operativos obsoletos, y el reciente rompimiento de la encriptación WPA2.
  2. inhiben el aprovechamiento de innovaciones basadas en software en detrimento de la operación en las bodegas; el potencial de impacto negativo es incuantificable considerando los 5 ó 7 años de vida útil de las terminales.

Sobre el último punto, las innovaciones disponibles desde el año 2016 en terminales Android incluyen no sólo aspectos físicos y ergonómicos, sino también lógicos, que extienden el tiempo de vida útil de una de las inversiones más importantes en el Centro de Distribución: el sistema de administración de almacenaje, ó WMS, por las iniciales de Warehouse Management System.

En un artículo aparte exploramos las ventajas del sistema Android en los Centros de Distribución.

Windows CE ha muerto. Larga vida a Android.
